精密金屬箔電阻器與金屬膜電阻器及精密線繞電阻器區別之處

文章來源：萬利隆電子閱讀次數：發布時間：2019-03-11

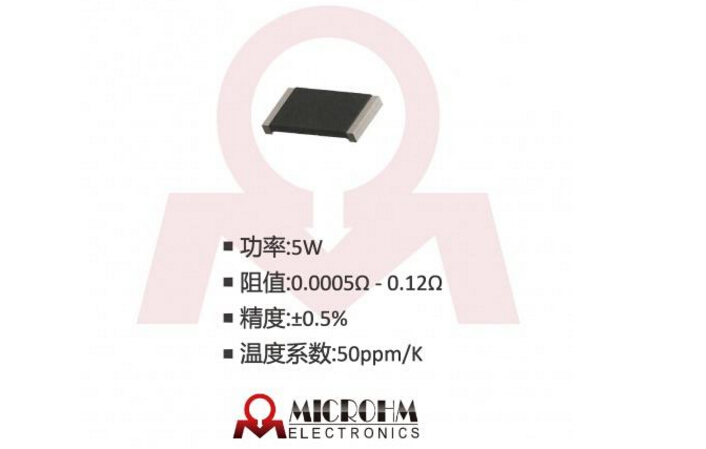

在高精密電子儀器、自動控制裝置、航空航天技術和國防科技領域中，經常霈要使用具有電阻值精度髙、電阻溫度系數低、分布電感及電容小、性能穩定和體積小的高格密電阻器，精密金屬膜電阻器可以滿足這些行業的使用要求，但是電阻溢度系數和分布參數方面仍有一定差距。另外精密線繞電阻器在精度和溫度系數方面可滿足要求，但分布參數較大而影響使用。精密金屬萡電阻器則是一種完全可以滿足上述技術要求，并且克服了金屬膜電阻器和精密線繞電阻器不足之處的一種新型精密電阻器。這種電阻器的阻值精度可達到±0.001%,電阻溫度系數最小可做到±0.3，分布電感約為0.1。

精密金屬萡電阻器具有上述特點是因為在電阻體材料、電阻器結構及工作原理方面與金屬膜電阻器及精密線繞電阻器有著很大的不同，下面我們具體來分析它的幾個方面的優勢。

(1)在電阻體材料方面，它所用的材料是厚度約為3pm的鎳鉻合金箔材料。在電性能上它與精密線繞電阻器使用的合金電阻絲相同，因為合金箔和電阻絲全是由大塊金屬采用不同工藝方法制造的電阻體材料。金厲膜則是采用真空蒸發法或陰極濺射法制造的薄膜，所以在電性能方面不如合金箔優越。精密金屬箔電阻器適用F精密測童、計量和控制儀器儀表，數模轉換電路，國防科技和電訊等，特別適合于整個系統處于惡劣環境及高精度高穩定性場所中使用。

(2)在結構方面，精密金屬萡電阻器是利用粘結膠將合金箔粘貼到陶瓷基片上，金屬膜電阻器為圓柱體，精密線繞電阻器為圓柱型或扁柱型。因此，在分布參數方面它比其他兩種電阻器都小得多。另外，在合金箔電阻條圖形上，除用光刻和腐蝕技術制造出相當阻值的電阻條之外，還留有一部分阻值精度調整區。可利用計算機和精密數字歐姆表進行測和調整，以便達到高精度技術指標。常用的直流電壓電流轉換電路，負載電阻上的電流精度主要由晶體管基極中聯接的電阻。在0~60\3范圍內要保持0.1%的精度，那么在選用電阻時應保證達到0.05%的精度。這樣的電阻溫度系數要選用小于時才能符合技術要求。所以選用精度0.05%,電阻溫度系數為± 5的精密金屬箔電阻器最為合適。

(3)在電阻溫度系數方面，精密金屬萡電阻器利用陶瓷基片和合金箔熱膨脹系數的不同，采用溫度系數補償方法來降低電阻溫度系數。因為合金箔粘貼在陶瓷基片上，基片對合金箔有一定約束作用。基體熱膨脹系數比合金箔熱膨脹系數小得多3當溫度升高吋，合金箔的膨脹受到基片約束即受到壓應力作用；當溫度降低時，合金箔則受到張應力作用。由于這兩種材料熱膨脹系數的不同，而產生的電阻溫度系數TCR'都造負數，合金箔本身的電阻溫度系數為正數。合金箔電阻器電阻溫度系數：TCR為它們兩者之間的代數和，即rCR=TCJ^+TCR'。在生產中，選用適當?shù)母鞣N材料，便可使合金箔電阻器的電阻溫度系數近似地等于零。
