SMD貼片電阻器無需在安裝前在板上鉆孔

來源：萬利隆電子人氣：2000 發布時間：2021-06-04

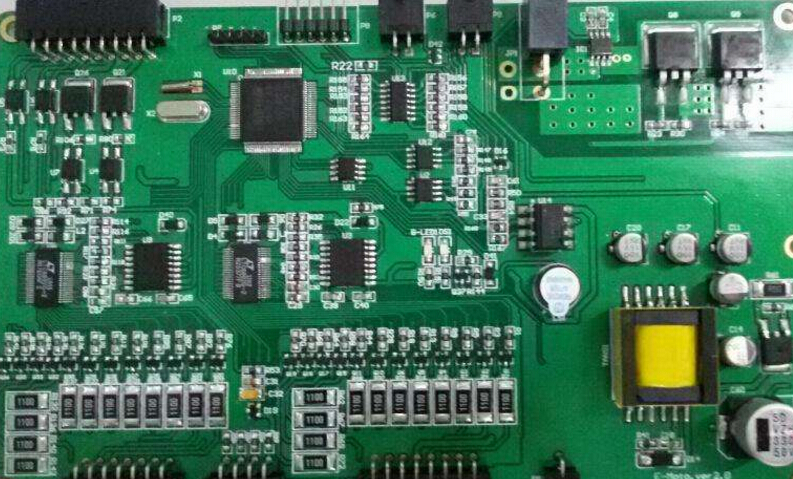

SMD貼片電阻器、SMD二極管和齊納二極管看起來像帶有非常短引線0.5 毫米或更短的磚塊，或者像帶有金屬化末端的圓柱體。平面外殼中的微電路SMD 晶體管有多種封裝尺寸和配置。常用的是SOT23和DPAK封裝。銷可以位于外殼的一側或兩側。用于表面安裝的微電路大致可以分為兩大類。SMD貼片電阻器在第一種情況下，引腳位于與電路板表面平行的外殼側面。貼片芯片組這種外殼稱為平面。引線可以來自兩條長的或來自所有四個邊。

SMD貼片電阻器對于另一類微電路，結論是在外殼底部以半球的形式得出的。通常，在這種情況下，大型微電路（芯片組）是在計算機主板或視頻卡上制造的。有趣的是，傳統元素首先被數字標記。例如，電阻器標有類型、電阻等級和偏差。然后他們開始使用彩色圓環或圓點形式的標記。這使得標記最小的元素成為可能。在SMD貼片電阻器元件中，使用字母數字（在標準尺寸允許的情況下）和顏色編碼。使用 SMD 元件時，您無需在安裝前在板上鉆孔、成型和切割引線。減少了工藝操作次數，降低了產品成本。

SMD貼片電阻器元件比傳統元件更小，因此帶有此類元件的電路板和設備整體會更加緊湊。沒有 SMD 元件的手機就不是完全意義上的移動電話。SMD元件可以安裝在板的兩側，進一步增加了封裝密度。由于寄生電容和電感較小，帶有 SMD 元件的器件將具有更好的電氣特性。當然，也有缺點。對于SMD貼片電阻器組件的安裝，您需要特殊的設備和技術。另一方面，電子板的組裝長期以來一直由自動化綜合體進行。在維修工作中，在許多情況下可以安裝和拆卸 SMD 組件。

但是，在這里您離不開輔助設備。在沒有焊臺的情況下，不可能在 BGA 封裝中焊接微電路！一個有一百個引腳的平面微電路手工焊接很乏味。難道只是出于對過程的熱愛……貼片保險絲總之，我們注意到保險絲也可以是SMD貼片電阻器設計的。這些東西用在主板上來保護USB或PS/2端口。讓我們借此機會提醒您，帶有 PS/2 連接器（鼠標和鍵盤）的設備無法“即時”切換與 USB 不同。SMD貼片電阻器但是如果出現PS/2設備熱切換后停止工作這樣的麻煩，不要急著抓頭。首先檢查相應端口附近的 SMD 保險絲。
