機器學習將持續作為眾多應用的重要推動因素，尤其是視覺導向的機器人或所謂的「協作機器人」應用。結合處理器核心與可編程邏輯的異質SoC，能打造出高效且可重配置的解決方案。

在目前的嵌入式視覺領域中，最熱門的話題之一就是機器學習(machine learning)。機器學習涵蓋多個產業重要趨勢，不僅是嵌入式視覺(Embedded Vision；EV)，而且在工業物聯網(IIoT)和云端運算中均發揮極為顯著的作用。

對于不熟悉機器學習的人來說，很多時候機器學習是透過神經網路的創造和訓練而實現的。神經網路(neural network)一語極為通用，包含大量截然不同的子類別。這些子類別的名稱一般用于辨識被實現的具體網路類型。這些網路在大腦皮層上建模，大腦皮層中每個神經元接收輸入、處理后并將其傳達給另一個神經元。因此，神經元一般由輸入層、多個內部隱藏層和一個輸出層組成。

在最簡單的層面上，神經元取得輸入、施加權重給輸入，然后在加權輸入總和上執行傳遞函數。其結果隨后傳遞至隱藏層中的另一層，或傳遞給輸出層。將某一階段的輸出傳遞給另一階段而不形成一個周期的神經網路被稱為「前饋神經網路」(FNN)，而那些存在反饋、內含定向周期的神經網路則被稱為「循環神經網路」(RNN)。

眾多機器學習應用中極為常用的神經網路之一是「深度神經網路」(DNN)。這類神經網路擁有多個隱藏層，能實現更復雜的機器學習任務。為了確定每一層使用的權重和偏差值，必須對神經網路進行訓練。在訓練過程中，為該神經網路施加一定數量的正確輸入和錯誤輸入，并使用誤差函數教授網路所需的性能。訓練深度神經網路可能需要相當龐大的資料集，才足以正確訓練所需性能。

機器學習最重要的應用之一是嵌入式視覺領域，其中，各類系統正從視覺實現的系統演進為視覺引導的自動化系統。相較于其他較簡單的機器學習應用，嵌入式視覺應用最主要的區別在于采用二維(2D)輸入格式。因此，在機器學習實施方案中，采用稱為卷積神經網路(CNN)的網路結構，因為它們能夠處理2D輸入。

CNN是一種前饋網路，其中包含多個卷積層和子采樣層以及一個單獨的全連接網路，以執行最終分類。由于CNN的復雜性，它們也被歸類在深度學習類別。在卷積層中，輸入影像被細分為一系列重疊的小模組。在進行進一步的子采樣和其它階段之前，來自該卷積的結果先使用啟動層建立啟動圖，然后應用到最終的全連接網路上。

這些元素中的每一個權重都經由訓練決定，而CNN的優勢之一就在于訓練網路相對容易。透過訓練產生權重需要龐大的影像集，其中既有需要檢測的物件，也有偽影像。這樣能讓我們?yōu)镃NN建立所需的權重。由于訓練過程中所涉及的處理要求，訓練流程一般執行于提供高性能運算的云端處理器上。

架構

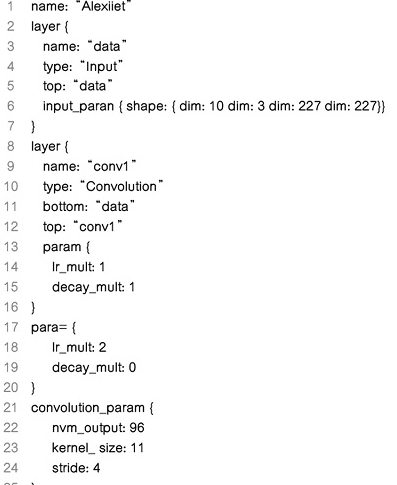

機器學習是一個復雜的課題，尤其是如果每一次都得從頭開始，定義網路、網路架構以及產生訓練演算法。為了協助工程師實作網路和訓練網路，有一些產業標準架構可供使用，例如Caffe和Tensor Flow。 Caffe架構為機器學習開發人員提供各種工具庫、模型以及具有C++庫的預訓練權重，同時提供Python和Matlab綁定。該架構能讓使用者無需從頭開始，就能建立并訓練網路，以執行所需的運算。

實現嵌入式視覺和機器學習

基于可編程邏輯的解決方案越來越廣泛地用于嵌入式視覺應用，例如異質的賽靈思(Xilinx) All Programmable Zynq-7000 SoC和Zynq UltraScale+MPSoC等多處理器SoC(MPSoC)。這些元件結合了可編程邏輯(PL)架構以及處理系統(PS)中的高性能ARM核心。這種組合形成的系統能夠擁有更快的回應速度、極其靈活以便于未來修改，并且提供了高能效解決方案。

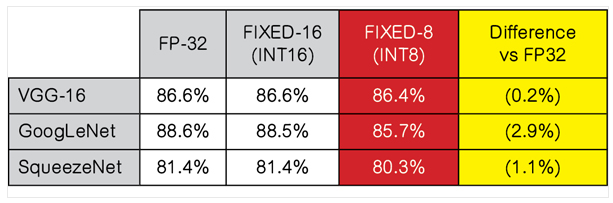

機器學習推論引擎實作方案中所使用的數值顯示系統，也對機器學習的性能發揮重要影響。越來越多的機器學習應用采用更高效的較低精確度定點數值系統，例如INT8運算式。相較于傳統的浮點32(FP32)途徑，使用較低精確度的定點數值系統并不會造成明顯的精確度降低。因為與浮點運算相較，定點數學更易于實現，轉而采用INT8則能在一些實作中提供更高效且快速的解決方案。

對于在可編程邏輯解決方案中進行實作而言，使用定點數值系統十分理想，例如，reVISION能夠在可編程邏輯中與INT8運算式協同工作。這些INT8運算式便于在可編程邏輯中使用專用的DSP模組。在使用相同的核心權重時，這些DSP模組架構能實現最多兩個同步的INT8乘法累加運算進行。這樣不僅能提供高性能的實作方案，而且還能降低功耗。可編程邏輯元件的靈活性也便于實現進一步降低精確度的定點數值表達系統。

結語

機器學習將持續作為眾多應用的重要推動因素，尤其是視覺導向的機器人或所謂的「協作機器人」(cobot)應用。結合處理器核心與可編程邏輯的異質SoC，能打造出十分高效、反應快且可重配置的解決方案。
