精密采樣電阻采樣精度影響,精密采樣電阻應用領域

來源:萬利隆電子 閱讀量:2000發布時間:2019-07-10
精密采樣電阻經常應用開關電源產品中,在很多時候開關管源極所串接電流精密采樣電阻會出現斷路現象,這個時候就需要對精密采樣電阻進行檢測和維修,在電路中電流采樣電阻的種類很多,根據不同的電路設計所使用的采用電阻的種類也是很大的區別。在許多高端設備進行電流采樣的時候都會使用精密電阻,這種精密電阻既有插件精密電阻,也有貼片精密電阻。

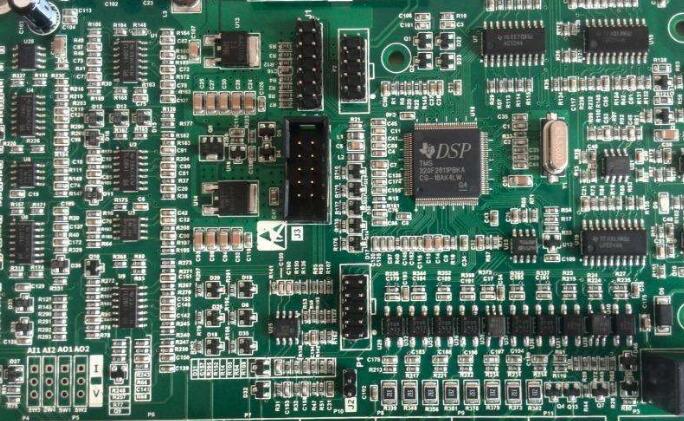

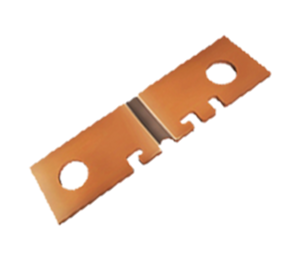

精密采樣電阻


精密采樣電阻采樣精度影響

在模擬電路設計用電阻采樣電流信號進入電流采樣運放之前,工程師一般會加入RC濾波電路,尤其對于高頻輸入信號而言。當精密采樣電阻引入的寄生電感或者PCB走線引入的寄生電感與采樣信號相比足夠大時,都會使采樣信號嚴重失真,從而嚴重影響采樣精度。

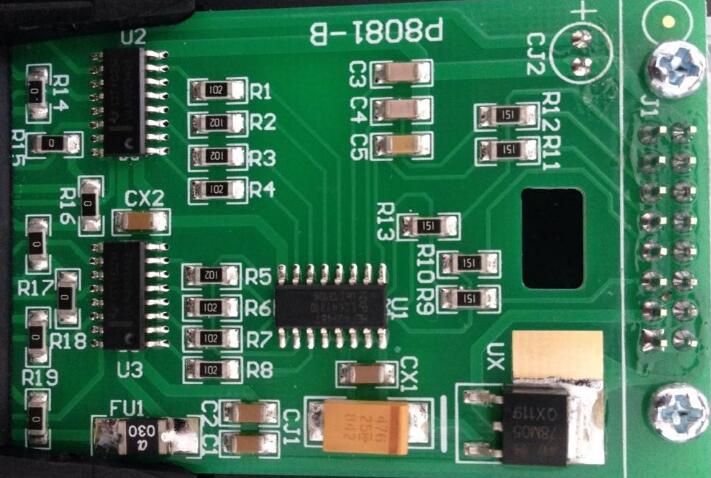

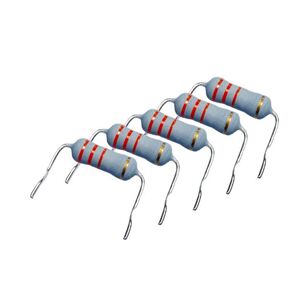

精密采樣電阻
工程師實際操作過程中,由于寄生電感很難精準測量得到,而且精密采樣電阻規格書中給出的寄生電感參數范圍往往比較大,比如0.5nH-4nH,很難仿真或者理論推導出合適的RC參數,實際操作過程中還是以實驗臺調試為主,慢慢增加濾波電容,直至信號不失真為止,并留有足夠余量即可。

另外也可以進行通過測量頻率阻抗特性進行RC濾波參數選取。500u ohm精密采樣電阻和3nH寄生電感的阻抗頻率特性曲線;10ohm電阻和0.3uF電容組成的RC濾波電路的頻率阻抗特性。可以看出,截止頻率大概在30kHz左右,RC濾波電路很好地對高頻干擾信號進行了衰減。

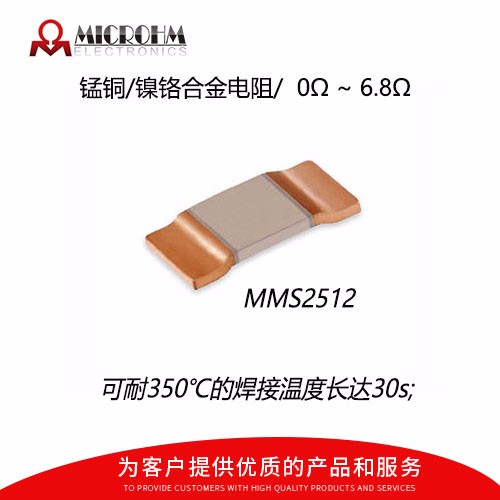

精密采樣電阻

精密采樣電阻應用領域

精密采樣電阻的應用領域極廣,精密采樣電阻主要應用與工業、消費類、汽車、通信、醫療、儀器及軍用航空和航天。目前世界先進的精密采樣電阻制造廠商都有生產各種型號的電阻,阻值從100uΩ到100Ω,可以測試1mA到1500A的電流,精密采樣電阻主要產品的溫漂都在50ppm以下,更有精密采樣電阻20ppm以下等級的產品,能極大的減少因測試中溫漂引起的差異。

此文關鍵詞:精密電阻采樣電阻
