由于陶瓷電容是影響穩壓器控制環路穩定性和供電網絡（PDN）阻抗的主要因素，因此，它在電路性能中發揮著重要的作用。在使用這類電路進行設計時，需要在寬的頻率范圍內有良好的阻抗數據。正確的測量技術是實現精確測量的關鍵。本文討論了如何使用兩種簡單的技術來實現精確，寬帶的頻率測量，方法是擴展矢量網絡分析儀（VNA）的范圍。

較大的鉭電容和鋁電解電容的阻抗動態范圍比較小，其電容值比較容易測量，而由于陶瓷電容的阻抗動態范圍很大，因此陶瓷電容值很難測量。

就拿100nF的陶瓷電容的測量來說。在1Hz的時，容性電抗約1.6MΩ。在串聯諧振時，等效串聯電阻（ESR）的典型值約為為10mΩ。在寬頻率范圍內精確地測量這種電容要求動態范圍（最低頻率時的容性阻抗與低阻抗時的ESR之比）至少達到164分貝。

一些工程師可能會認為，測量低至1Hz的時的電容值太小了，因?yàn)榧词筀eysight的E5061B網絡分析儀也僅能測量低至5HZ的電容阻抗。本文討論的技術可以將測量擴展到1Hz的，動態范圍可達164分貝。從10Hz的開始掃描可以將動態范圍降低到144分貝。但在每個阻抗極限處增加10分貝的噪聲余量可以讓你馬上回到所要求的164分貝范圍。

選擇正確的儀器

除了專門的阻抗分析儀外，很少有儀器能夠支持如此大的動態范圍。如果測量這些元件是你的主要工作，而且你又沒有任何預算限制，那么使用專門的高性能阻抗分析儀可能是個很好的選擇。否則這個方案可能就不是現實的選擇。矢量網絡分析儀是下一個最好的選擇。矢量網絡分析儀可以測量阻抗，并顯示電容，電感，實數，虛數，量級等。

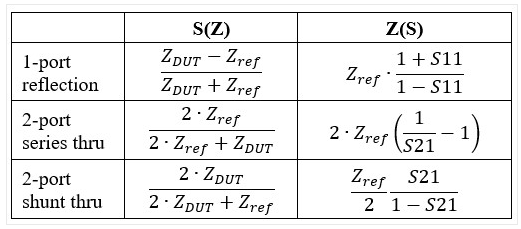

矢量網絡分析儀天生就可以使用三種不同的技術測量阻抗。所有這三種技術基于的都是散射參數（S參數）。表1列出了這三種方法以及從小號參數到阻抗的變換。幸運的是，這些阻抗變換一般內置在矢量網絡分析儀中，因此你不需要做任何計算。

基于矢量網絡分析儀的阻抗測量中使用的阻抗和小號參數變換。

1-端口反射：?jiǎn)味丝诜瓷浞?/span>

雙端口串聯直通法

2端口分流器：雙端口并聯直通法

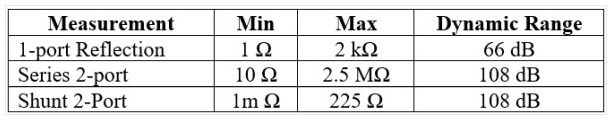

這三種測量技術在特定阻抗范圍內都很精確。每種測量技術的推薦范圍如表2所示。

基于矢量網絡分析儀的阻抗測量的高保真度測量范圍。

單端口反射法

雙端口串聯直通法

雙端口并聯直通法

這些是推薦的范圍。只要在測量之前進行仔細的儀器校準，大多數矢量網絡分析儀都能做的更好。

最常見的去耦電容值之一是0.1μF，這是我為什么選擇0.1μF低等效串聯電阻的陶瓷電容進行測量的原因。我使用OMICRON Lab Bode 100對電容樣品進行了上述三種技術的測量。圖2顯示的就是測量結果。測量結果直接從Bode 100矢量網絡分析儀導出到Touchstone格式，然后在Keysigt ADS數據顯示器上同時顯示出來。正如你看到的那樣，這里顯示的測量技術可以擴展Bode 100的動態范圍。

在從大約100Hz的到300kHz的的頻率范圍內，所有三種方法的表現都一致的好，它們的測量性能都遠好于推薦范圍。在小于100Hz的和大于1MHz的時它們也都發生了偏離。雙端口并聯直通法在低阻抗量級時非常精確，因此這種技術在諧振時可以測量出為10mΩ的阻抗。雙端口串聯直通法在測量阻抗值時非常精確，因此在1Hz的時可以提供正確的阻抗值，本例中是1.6MΩ。單端口反射測量方法在低阻抗和高阻抗范圍內都不太精確。

兩種測量技術沒問題

你可以使用兩種擴展動態范圍的技術在1Hz的到50MHz的范圍內精確地測量電容值。一種方法是使用通常作為矢量網絡分析儀配件的阻抗適配器。阻抗適配器使用電阻橋來擴展動態范圍。圖2中連接矢量網絡分析儀的阻抗適配器具有赫茲時20毫歐的推薦范圍。在20MHz的諧振頻率點，推薦的最小阻抗測量值約為6Ω。在低頻率時，最大推薦阻抗是600kΩ。

第二種方法是在矢量網絡分析儀的每個端口之間插入一個電阻。顯示了采用“TEE”型結構測量的器件。通過選擇串聯電阻可以修改這種方法的阻抗范圍。

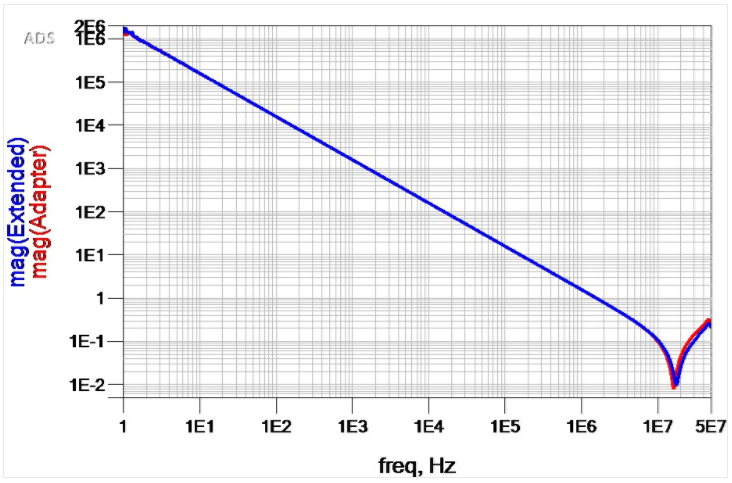

電容的測量是同時使用阻抗適配器和雙端口并聯串聯電容的方法進行的。測量結果直接從Bode 100矢量網絡分析儀導出到Touchstone格式，然后在Keysight ADS數據顯示器上同時顯示。

兩種方法都能適應從1Hz的時的1.6MΩ到諧振點為10mΩ的整個164分貝動態范圍。帶串聯電阻的雙端口可以在為10mΩ諧振時作出更加精確的評估。部分原因是將電容直接焊接在印刷電路板上，消除了校準與測量之間阻抗適配器接觸電阻變化的影響。不管怎樣，阻抗適配器的性能都遠遠超出規定的20MHz的點6Ω性能，而且兩種方法都能提供很高的動態范圍。

比較這兩種方法

這兩種方法各有優缺點。阻抗適配器很容易使用，不要求將元件焊接到印刷電路板上。另外，它具有較高的最小阻抗，要求短暫開路和負載校準，而且測量范圍不能調節。通過選擇串聯電阻，可以針對特定范圍對帶串聯電阻的雙端口并聯方法進行優化。這種方法通常要求將元件安裝到電路板上進行測量。

總結

本文介紹了三種矢量網絡分析儀阻抗測量方法：?jiǎn)味丝诎l(fā)射法，雙端口串聯直通法和雙端口并聯直通法，以及它們各自支持的動態范圍和阻抗范圍其中有兩種簡單的矢量網絡分析儀方法可以用來精確地測量100nF的陶瓷電容的164分貝動態范圍。
